產品技術概覽

1. 電子控制單元

      保瓦博士智能照明調控裝置的控制板以新二代的微處理器為基礎、微處理器采樣、分析與控制系統的主要參數(循環

檢測技術)，如，輸出/輸入電壓、電流等等同域控制旁路和RS-485串口狀態。本裝置的主要參數存儲于微處理器的EEPR01!。

      微處理器將采樣的輸出電壓值數字化，與設定的參考電壓比較，從而保證NE路燈節電器裝置的輸出精度。此外，在這個控制過程

中有一個微小的滯后，這是為了避免振動引起的誤動作。

      微處理器將系統的輸出電壓和參考電壓即時比較，產生一個所謂的叫伺服系統的誤差信號。由這個信號決定抽頭變壓器

的導通抽頭，從而得到合適的輸出電壓。

      啟動時，參考電壓等于啟動參考電壓。之厎參考電壓慢慢地上升至額定參考電壓。收到節能的命令后，參考電壓又

地下降到設定的節能參考電壓。

      穩定的輸出將始終通過輸出電壓與參考電壓值比較來實現，即使在電壓轉換的過程中，本裝壓。

2. 運行原理/啟動過程

      日常的啟動循環工業節電器原理步驟從裝置的上電開端首先各相微處理器將自動測試設備主要參數，然后開始軟啟動過程，從200V電

壓開始軟啟動并在這個電壓上持續2分30秒(也可以設定其它啟動電壓值)，這個過程可以消除40%的燈具啟動浪涌。

      在這之后的6分鐘內，電壓緩慢上升到220V的額定電壓。慢斜坡"非常有益于燈具保護。在整個啟動過程中，輸出電

壓一直穩定在預先設定值的醌。

3. 運行過程

      一旦啟動完成，PG系列動態節能照明調控裝置將向負載提供穩定的額定電壓，直到裝置收到降低輸出電壓指•該指令由選定的外部裝置發

出(如時間繼電器、天文鐘、遙控裝置、手動操作裝置等)，這些外部裝置可作為遙控裝t與"保瓦博士"的接線端子

相連，現在市場上變頻器報價各種各樣，講質量和服務保證還是我們“保瓦電子科技”才是真正的變頻器廠家。

      此后，電壓處于。慢斜坡。降壓模式并持續12分鐘，直到電壓降至節能電壓。(依據燈具不同、節能電壓不同，分汞

蒸氣燈MV和高壓鈉燈HPSV)。這個過程通過設定可重復多次，即使在出現電源故障的情況下也可以做到。

t0至t1（從200V起軟啟動;時間為2分30秒）

t1至t21（以慢斜坡方式升到220V；時間為6秒）

t2至t31（額定電壓運行時間為任意設定）

t3至t41（發出“節能”指令，以慢斜坡式降至?xí)茈妷?HPSV或MV)時間為12秒）

t4至t51（節能電壓運行時間任意設定）

t5至t61（解除“節能”。命令，以慢斜坡方式升至額定電壓時間為10秒）

功能與特點

1. 高智能化控制系統

       “保瓦博士”通過內置的智能控制器或可編程控制器、時間繼電器、光敏控制器、DL系列照明智能節電系統等，對負載的工作曲線進行自動控制從而輕松調控整條線路上的負載。

2. 無觸點穩壓、恒壓功能

      “保瓦博士”的調壓系統基于多抽頭變壓器、補償變壓器和固態開關，對電網的過欠壓進行快速自動補償，為負載提供穩定的正弦波電壓。額定電壓、節電電壓水平以及斜坡式升壓和降壓均在0Js內瞬間完成，因此，燈具既不會因突然的電壓過低而滅弧，也不會因電壓過高而燒毀。

      它的這一穩壓裝置對電網無任何干擾，同時還可以提高特定負載的功率因數，減少無功損耗其軟啟動功能、穩壓水平及慢斜坡方式的電壓下調功能，增加了對燈具及其附屬器件的保護作用。

3. 軟啟動、軟過渡功能

      可控的啟動電壓，通過采用電子減壓器(而非電抗)，可減少燈具40%的啟動過電流，允許照明系統在極大負載情況下平穩啟犰避免了降低燈具的效率同時緩慢地調節電壓，保證負載不受大電流的沖擊，從而降低其損壞率，延長燈具的使用壽命。

4. 三相獨立控制功能

      同一個“保瓦博士”可以混合不同類型的燈具負載，可以對每一相獨立進行輸入電壓調整與節電控制，操作性弧可承受三相100%的不平衡負載，保證某相的故障絕不影響其它兩相的正常運行。

5. 輸出高精度與完美的照明質量

      眾所周知，電壓涌動是降低燈具壽命不可忽視的原因，所以輸出電壓的極高穩定性是“保瓦博士”的優點之一飛它的獨特設計保證負載(燈具)的工作電壓范圍在土2%以內，這樣使得燈具及其附屬器件在額定條件下運行，保證良好的照明級別和照明質量，無論負載工作在哪一階段，保證亮度穩定、光色均勻。此外，它的突出特征是以可控和平緩的方式輸出電壓以便更好地達到節能目的和所需的照度要求。

6. 手動與自動旁路功能

      隨時監測各相，在出現故障、或過載、或超溫時及時采取保護動作，執行旁路，使該相的照明負載與電源電壓直接接通，從而維持正常照明。該旁路單元是一種靜態裝置，每一相相互獨立，并且都裝有磁熱保護開關，大大提高了裝置的可靠性和安全性。

7. 的復位功能

      斷電終止后，裝置重新啟動，自動恢復到后的運行狀態。

8. 無諧波干擾

      對電網不產生任何諧波污染，優化電網，擴充電容寬裕度。

9. 完全靜態，有效(〉97%)及交互式系統

      “保瓦博士”引進了先進生產技術，SL系列智能照明節能控制器生產流程實行完善的品質控制，因此裝置堅固且內部無移動元件，保證了極高的產品工作安全性和低功耗。

10. 安裝于線路前端

      可在照明線路的起始點直接與輸入主電源開關相連，無需任何附加馘保瓦博士智能照明調控裝置現有兩種類型，配置靈活，用戶既可單獨采購本裝置，自行配置低壓照明供電裝置，也可訂購成套裝置。

      ——室內型安裝在室內建筑物的輔助、保護和控制面板上。

      ——戶外型可按用戶的要求進行安裝，放置在不銹鋼的機柜里，保護等級IP34.

11. 可選配制天文鐘智能控制器

    根據當?shù)氐慕?jīng)度與緯度及日落日出規律，對路燈照明系統的開關時間及節電水平進行一年四季的自動跟蹤調節。

12. 可選配制遠程監控管理系統

      通訊配置靈活，通過RS-232、RS-485接口及相應的通訊協議，可以對所有功能進行編程遙控

      一一可設定啟動、停止、軟過渡時間、多個不同的節能時段

      ——可設定啟動、額定、節能電壓

      一一監測裝置的各相狀態啟動、慢斜坡上升/下降、額定輸出、節能輸出、旁路、等等

      一一軟件復位斷電終止后，裝置自動重啟

      一一點對點控制詢問通訊狀態

13. 超值的投資回報

      保瓦博士智能照明調控裝置通過對電網過欠壓和節能工作的控制，為用戶帶來26-40%的節能效果。同時，對燈具及其附屬器件的保護作用可使其壽命延長3-4低大大節省了燈具維護、更換費用。電費節省的直接效益與保護負載的間接效益結合起來，可使用戶在短期內輕松收回投資成本，并繼續創造效益(保瓦博士智能照明調控裝置設計壽命為15年)。

14. 可選配制通訊擴大板

      通訊擴大板通過RS一485接口多可對33臺保瓦博士智能照明調控裝置實現監控，只需一臺電腦就可控制。

NE系列智能照明調控裝置功能與特點，您還可以了解下我們SL系列智能照明節能控制器與PL系列智能照明道路工業節電器的好產品！

規格型號

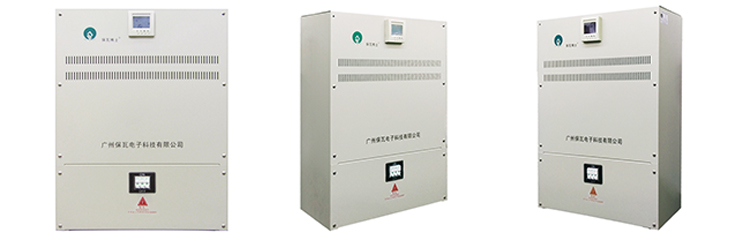

產品圖片

適用范圍

1、市政照明（高速公路、隧道、橋梁、城市道路等）

2、工廠照明（紡織、造紙、機械電子、卷煙、石油化工、電力、服裝、食品加工廠等）

3、商業照明（大中型商場、購物中心、超市、賓館、酒店等）

4、公共照明（政府機關、辦公大樓、銀行、醫院、學校、民用建筑、車站、碼頭、加油站、停車場及廣場、體育場館、度假村、游樂場和生活小區等）

5、交通運輸及其它行業照明（部隊、鐵路、民航等）

6、特別適用于（電感式日光燈、高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、碘鎢燈、白熾燈等燈具，用于夜間連續作業的照明設備效果更好。）

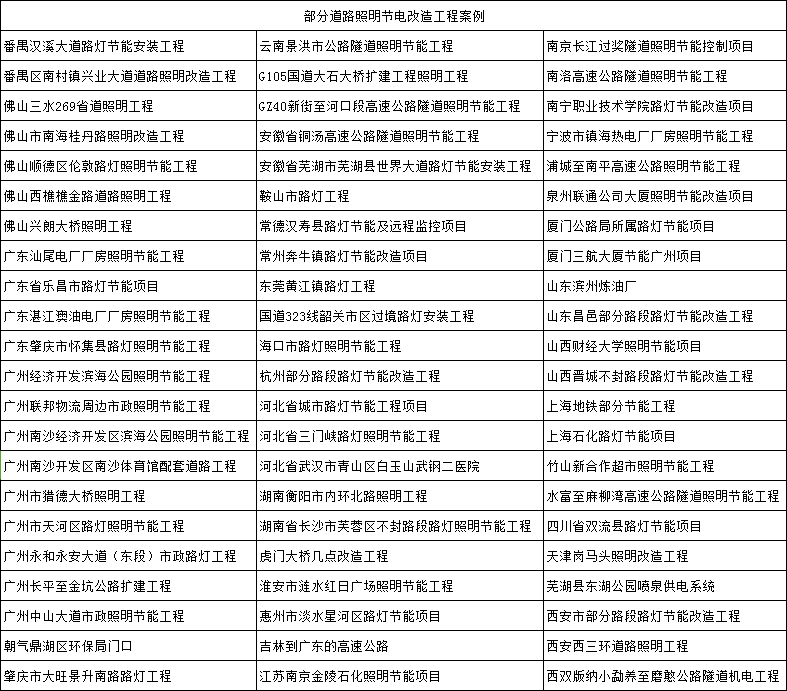

部分案例

道路照明節電改造的工程案例非常多，想要查看更多現場客戶案例

客服問答

1、“保瓦博士”節電器主要對哪些燈光有節電效果？是否可以用在其它方面？

      答：“保瓦博士”節電器主要適合于感性負載，對阻性負載雖有節電效果，但是照度會明顯下降。對于短時間加溫長時間保溫的阻性負載，節電效果也較好。經過我們?cè)囼?yàn)，對服裝廠的燈光、衣車、電熨斗混合負載節電效果也很好，一般在20%以上。另外在一些電壓較高，且總體用電電流波動不大、變化較慢的用電場合采取總控方式，節電效果也非常明顯。

2、用上節電器后，難道真的不影響照度嗎？

      答：基本不影響，因?yàn)闅怏w燈光會產生一種虛光，這種光非常不穩定，對眼睛是有壞處的，長期下來會造成眼疾，使用節電器后節電30%，照度只下降5%-8%左右我們的眼睛根本覺察不到，而且影響的主要是虛光，對保護視力有很大的好處。在同一個樓面，局部使用節電器，同樣感覺不到照度的不同。

3、你們?cè)谫|(zhì)量保證上有什么承諾？

      答：我們的產品基本上沒有故障，我們保證在2年內如果有問題用戶可用舊機換取同樣功率的新機，但是如果超負荷使用造成損壞和人為造成的損壞，我們是要收取費用的。在我們節電器當中貼有封條的地方，用戶不可隨便開封，如有問題用戶不要自己修理，直接與本公司聯系，由我公司更換新機。如用戶自行開封拆卸，我公司概不負責。

4、對于電感式熒光燈和電子式熒光燈是不是節電率一樣？

      答：不是。電感式熒光燈比電子式熒光燈節電率要高一些，電感式的節電率大約可達到25%-35%，而電子式熒光燈在20%左右。

5、安裝了你們的節電器，會不會增加電網的諧波總量？

      答：“Dr.Light智能照明節電裝置”智能節電器有采用電抗器和電阻器等元器件，組合控制技術，能對電網諧波等垃圾起到良好的抑制、疏理作用，不會增加電網的諧波總量。

6．熒光燈和路燈節電器節電會不會降低燈光亮？為什么？

      答：熒光燈和高壓鈉燈等燈具在高壓、負載下會產生一種強烈刺眼的眩光，安裝節電器其配置節電輸出，會使燈具的部分眩光產生變化，大致在0.6到0.9上下，其變化由測光儀可測到，肉眼不易察覺。

7．節電器會不會造成停電？為什么？

     答：“Dr.Light智能照明節電裝置”智能節電器有多種保護控制功能，主控與旁路采用了分離技術，因此節電器即便主控故障，用電會自動切換到旁路供電，故不會給用戶造成停電的影響。

8、“保瓦博士”節電器只有單相的嗎？

      答：不是，我們有單相的也有三相的。但是一般情況下，在燈光方面我們不主張用三相的。因?yàn)橛秒妴挝蝗嘭?fù)載不一定完全平衡，如用三相，只有按大相選用，其余兩相就是造成浪費，影響設備回收期，如客戶堅持用三相的也可以。三相節電器搬運起來比較不方便，體積、重量會相對大一些。

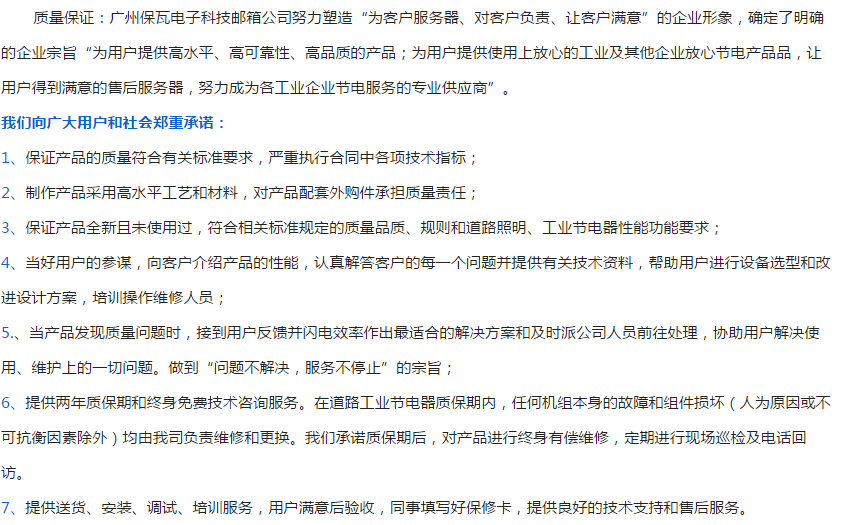

我們保瓦科技的服務
