技術概覽

1. 保瓦博士PG系列動態節能照明調控裝置的主要特點

    1）純電力電子裝置，智能化程度高；

    2）運行穩定，可靠性高，帶內置和外置旁路功能；

    3）優先保障照明的邏輯控制設計，大限度保障了照明路燈節電器系統的安全；

    4）無級調控，實現更高的節電率，同時大限度的保障了光源壽命；

    5）輸入輸出無諧波，適應所有光源，同時對電力系統無污染；

    6）更有效：PG新型照明節能裝置由高頻大功率新型電力電子器件對交流電壓高頻調幅控制，實現了智能動態調節、轉換效率高、智能化水平高等優點，完全滿足用戶的個性化需求。

    7）更環保：PG新型照明節能裝置在生產過程中極少使用有色金屬，體積小、重量輕；在使用過程中能大限度的節約電能和保護燈具； 輸出電壓純正弦波工業節電器原理，不污染電網，適應所有燈光(白熾燈，日光燈，節能燈，T5,T4，高壓鈉燈，無極燈等等)負載。

    8）更節電：PG新型照明節能裝置可根據用戶要求和使用現場的實際需要精準、無級調壓；大限度提高節電率，實現15%～60%的可控節電率；采用高頻電力電子調壓技術，產品自身損耗小。

    9）更安全：PG新型照明節能裝置具有優先保障照明的合理設計，在任何情況下都能優先保證正常照明；輸出電壓無級 可調，適應老化、半老化HID氣體等，解決了電磁類產品無法克服的“熄燈”和“燒燈”現象，PG新型節能穩壓裝置的優越性能完全符合國家相關部門對照明節電產品的要求。

2. 工作原理

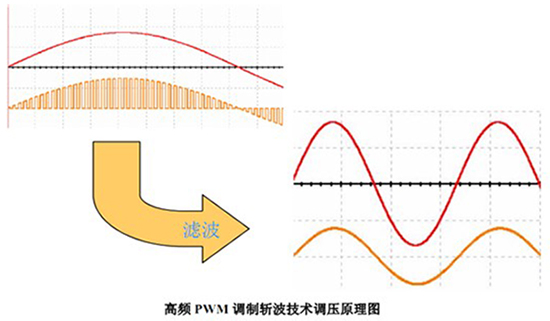

      我公司采用的技術方案是將市電直接進行“AC-AC”變換變頻器廠家，系統的工作過程是依據設備工作現場的照明需要，控制策略是采用“光控+時控”的混合控制策略，由嵌入于控制電路中的智能化控制軟件調節PWM 控制信號的占空比，進而調節設備輸出的電壓幅值，從而實現根據現場需要的燈光照度。我公司產品的工作原理如下圖：

    1）PG 新型照明節能裝置采用新電力電子技術，實現了高頻斬波調壓和智能調節；

    2）將市電直接進行“AC-AC”變換，系統的工作過程是依據設備工作現場的照明需要，由嵌入于控制電路中的智能化控制軟件調節PWM控制信號的占空比，進而調節設備輸出的電壓幅值，從而實現根據現場需要的燈光照度；

    3）可根據照明及節能 需求為負載系統提供0V～220V輸入端電壓范圍內動態可調的電壓。

3. 工作特點

    1）動態調壓，情景節能：該產品可根據使用時的不同情景TPO(Time/Place/Occasion)進行動態節能；按需動態調節，大限度地節約能源，將有效節能與人性化場景照明完美統一。

    2）15%～60%可控節電率：用戶可根據不同需要設置節能曲線，嵌入式軟件自動控制，實現15%～60%節電率。

    3）延長光源使用壽命：根據不同光源特性設置輸出電壓的穩壓、調壓曲線，一方面能保證光源的正常啟動，另一方面保證燈具不超負荷工作，從而保護和延長光源NE系列智能照明調控裝置的使用壽命。

    4）適應新舊光源 ：該產品實現電壓無級調節、精細平滑，其精準輸出特性使得光源工作更加穩定，調節過程中不閃斷不熄燈，保證了老化、半老化光源都能正常工作。

    5）遠程集中控制：通過RS-232/485接口實現遠程控制,方便集中控制和燈光的統一管理。

    6）優先保障照明的邏輯設計：該產品不會因本系統的故障損壞而影響正常的DL系列照明智能節電系統照明供電。

技術說明

1. 技術要點

    1）節能原理：采用高頻大功率電力電子器件IGBT實現電壓調幅（電力電子產品）；

    2）輸出純正弦電壓，對電網無污染；

    3）調壓范圍：220V--160V連續可調；

    4）調壓速度可根據需要設置，從1V/1秒--1V/20秒；

    5）動態穩壓，當輸入電壓波動時，能夠保證輸出電壓的穩壓；

    6）調壓過程無電流切斷現象，調壓過程不滅燈、不閃斷；

2. 功能要點

    1）設備帶液晶屏顯示和控制功能，對系統工作的三相電壓、電流、溫度、累積運行時間等參數的實時監測和顯示；

    2）設備帶有三相獨立旁路，其中一相出故障自動切換到旁路不影響其它兩相正常工作；

    3）設備帶有自動記憶功能，能存儲設備故障代碼和發生故障前10分鐘的運行數據；

    4）設備帶有累計通電和累計運行功能；

    5）設備內置時鐘運行功能；

    6）設備內置三相獨立溫度監控 功能；

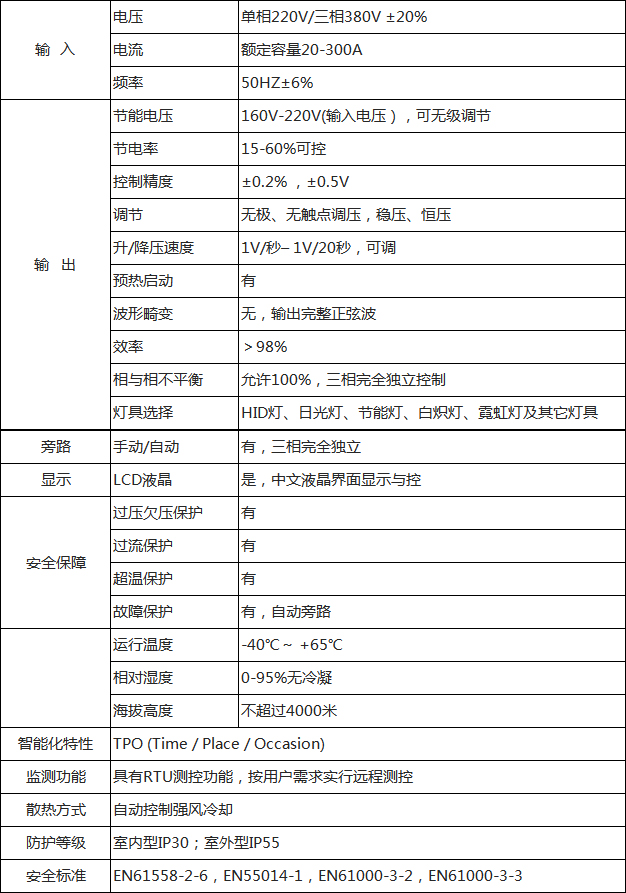

技術參數

效益分析

1. 直接節能效益分析

    1）照明總功率:40 kw；

    2）每天用電量:480 kwh；

    3）每天電費消耗:384元；

    4）采用PG系列后每年節約電費；

    5）480kwhX0.8元/kwhX30%X365天=42, 048元；

2. 間接節能效益分析

    1）使用PG系列前，燈具壽命平均為4, 000,1、時，即每年更換燈具1. 1次；

    2）使用PG系列后，燈具壽命平均為5, 2001、時，即每年更換燈具0. 8次；

    3）每年節約燈具更換的費用:100盞X400元x (1 .1-0.8)=12.000元；

3. 總結

    40KW路段每年節省費用共計54, 048元，回收期不超過8個月，如果電網電壓常在230V上下波動，則節能收益更為明顯，230V上下波動節電率在35%以上，其SL系列智能照明節能控制器節電所帶來的效益更為可觀。

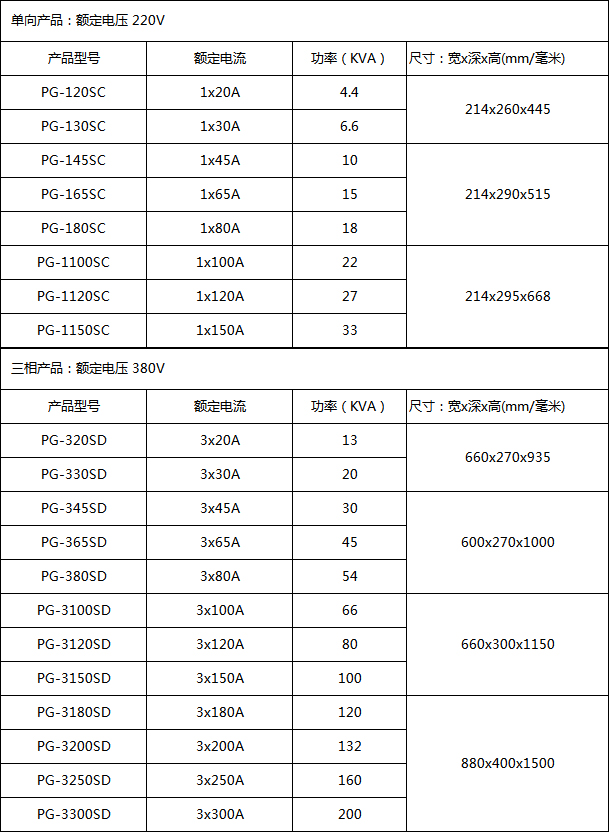

型號及意義

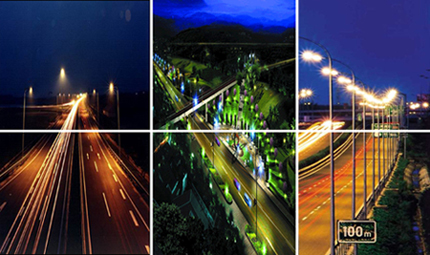

適用范圍

1. 廣泛應用范圍（市政道路、碼頭、隧道、住宅區、港口、園林、機場、景觀燈、體育館、告訴公路、橋梁、游樂場所、廣告燈箱等公共照明環境）

2. 適用的燈具類型（高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、熒光燈等各類燈具）

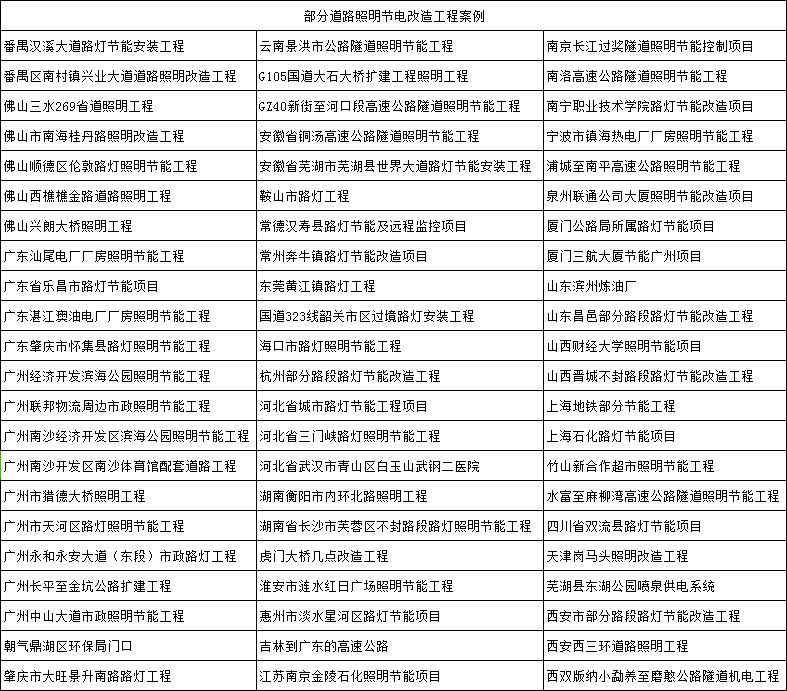

客戶案例

您還可以，照明節電器現場施工安裝案例

我們保瓦服務與質量

      質量保證：廣州保瓦電子科技有限公司努力塑造“為客戶服務、對客戶負責、讓客戶滿意”的企業形象，確定了明確

的企業宗旨“為用戶提供高水平、高可靠性、高品質的產品；為用戶提供使用上放心的工業及其他企業放心節電產品，讓

用戶得到滿意的售后服務，努力成為各工業企業節電服務的供應商”。

我們向廣大用戶和社會鄭重承諾：

1、保證產品的質量符合有關標準要求，嚴重執行合同中各項技術指標；

2、制作產品采用高水平工藝和材料，對產品配套外購件承擔質量責任；

3、保證產品全新且未使用過，符合相關標準規定的質量品質、規則和道路照明、工業節電器性能功能要求；

4、當好用戶的參謀，向客戶介紹產品的性能，認真解答客戶的每一個問題并提供有關技術資料，幫助用戶進行設備選型和改

進設計方案，培訓操作維修人員；

5、當產品發現質量問題時，接到用戶反饋并閃電效率作出適合的解決方案和及時派公司人員前往處理，協助用戶解決使用

維護上的一切問題。做到“問題不解決，服務不停止”的宗旨

6、提供兩年質保期和終身免費技術咨詢服務。在道路工業節電器質保期內，任何機組本身的故障和組件損壞（人為原因或不可

抗衡因素除外）均由我司負責維修和更換。我們承諾質保期后，對產品進行終身有償維修，定期進行現場巡檢和電話回訪。

7、提供送貨、安裝、調試、培訓服務，用戶滿意后驗收，同事填寫好保修卡，提供良好的技術支持和售后服務。

客服問答

1、熒光燈節電器和路燈節電器的節電原理是什么？

      答：每一種用電器都是有一個不同的功率需求，叫佳功率點，眾所周知我國的電網電壓參次不一，有180V、 有240V，因此廠家在設計用電器需求功率時要顧及多方面不同輸出配比，這在一定范圍內給節電留下了相當?shù)目臻g。

根據檢測，電感熒光燈、脈沖高壓激活燈管后，其維持佳工作狀態能量需求是190～205V。當市電壓在230V時，就有25V以上的負壓差也叫負載能量，負載能量過大會發生熱量，加速燈具的老化，更耗電及損壞，就像人長期處在營養過剩會導致發胖，引發心血管疾病一樣。

有代表性的電子節能燈，按設計其工作能量需求，只需要170V～185V，而實際供給電壓是240V，這樣有40～50V負壓差對它的沖擊，久而久之就使燈具2～3個月即報廢，以致多數用戶對它評價是節能燈節電不省錢。我們的節電器就是通過整機微電腦控制系統，實時在線檢測用電器的佳能量需求點，通過磁平衡及磁通量控制技術，為各用電器做出合理的節電輸出配置，達到節電的理想效果。

2、用上節電器后，難道真的不影響照度嗎？

      答：基本不影響，因?yàn)闅怏w燈光會產生一種虛光，這種光非常不穩定，對眼睛是有壞處的，長期下來會造成眼疾，使用節電器后節電30%，照度只下降5%-8%左右我們的眼睛根本覺察不到，而且影響的主要是虛光，對保護視力有很大的好處。在同一個樓面，局部使用節電器，同樣感覺不到照度的不同。

3、“保瓦博士”節電率分檔位選擇節電率是什么意思？

      答：我們?cè)O(shè)置檔位主要是考慮到，我們國家地區之間電網電壓的差異很大，各種用電場合對照度的要求也不盡相同。一般來講北方尤其是東北地區的電壓普遍偏高，這時可以選擇節電率較高的檔。有部分場合，如地下停車場不需很高的亮度，或者有的店面白天有輔助光，也可以選節電率高的檔位。當然在選擇節電檔位時，還要保證燈具能夠正常啟動。如果電壓不高，我們建議采用20%的節電檔。

4、你們的“保瓦博士”節電器對電子式節能日光燈有節電效果嗎？

      答：有，對電子式節能日光燈，仍有較高的節電率，大約在13%-20%之間，在電子燈和電感燈都有的混合燈光負載電路中，節電率不受影響在15%-22%之間，節電率高低主要是看哪種燈在總負荷中占的比例高，電子燈占的比例高，節電率靠近下限，相反靠近上限。

5、已經使用了電子鎮流器的熒光燈，裝節電器是否有必要？節電率低了是否會延長節電器的回收期？

      答：有必要。因?yàn)?ldquo;保瓦博士”節電器對電子鎮流器熒光燈仍有很高的節電率，大約在15%-25%之間。熒光燈使用了電子鎮流器后，實際運行電流明顯小于電感鎮流器的熒光燈，選用設備就小了，價格相應降低，所以回收期也不會延長，基本相同。

6、對于電感式熒光燈和電子式熒光燈是不是節電率一樣？

      答：不是。電感式熒光燈比電子式熒光燈節電率要高一些，電感式的節電率大約可達到25%-35%，而電子式熒光燈在20%左右。

7、安裝了你們的節電器，會不會增加電網的諧波總量？

      答：“Dr.Light智能照明節電裝置”智能節電器有采用電抗器和電阻器等元器件，組合控制技術，能對電網諧波等垃圾起到良好的抑制、疏理作用，不會增加電網的諧波總量。

8、節電器會不會造成停電？為什么？

      答：“Dr.Light智能照明節電裝置”智能節電器有多種保護控制功能，主控與旁路采用了分離技術，因此節電器即便主控故障，用電會自動切換到旁路供電，故不會給用戶造成停電的影響。
