前言簡介

       眾所周知，隨著人們生活水平質量一直在上升，照明已經不像古代時期一樣，只是為了單純的照明，而是是照明系統質量能更好的狀態下運行工作，那不得不提高的是節能環保這一大問題上。每年公共照明系統在浪費大量資源的同時還跟我們的生態環境造成嚴重的污染和影響，所以現在中國越來越多企業、小區、家庭都在倡導節能節電環保，并有效地保護地球、保護人類生存環境。

     “保瓦博士”PL系列智能照明調控裝置很好地實現解決了大家共同點節能節電環保的想法。

       大家都知道，一天用電中的電流在大多數情況下是不受技術人員和照明系統而控制的，供電電壓將會在不定時的情況下出現不相同的幅度波動，基于電流具備的特性從而影響照明系統的耗電量及燈具的使用壽命，將對我們所使用的用電產品產生巨大的負面效應。

       面對這樣的情況，雖然在平時我們生活中的計算機、自動化方面等照明系統穩壓裝置方面早已經使用了相當長的時間，但是在照明領域相對比較遲才推出穩壓裝置這棘手問題。“保瓦博士”PL系列智能照明調控裝置既保證了任何時間段都輸入固定的、穩定的電壓（電壓偏差范圍僅為3%），又在照明系統工作額定電壓下不至于因燈具過壓而降低使用壽命或因欠壓而降低了輸入的亮度，這一點很多變頻器廠家無法做到。

功能與特點

1. 微處理器存儲程式

       微處理器存儲程序是控制所有裝置的運行方式，可以實施檢測輸出電壓、旁路及運行情況；達到實時快速調壓、穩壓、動態調節，傳送校正電壓所需指令，并通過控制外部信號實現公稱電壓和節能節電的電壓轉換原理；

       從而達到白天穩壓節電、夜晚降壓節電，使路燈節電器和照明節電器充分達到智能節電高達到42%以上。

2. 高智能控制化系統

       PL系列的產品“保瓦博士”通過內置的工業節電控制器或可編程控制器、光敏控制器、時間繼電器等，對高負耗的工作曲線進行自動化控制原理從而輕松效能地調控整條線路上的負載。

3. 無觸點穩壓、恒壓功能

       PL系列智能工業節電器對電網的過重的欠壓通過調壓系統的補償變壓器、多抽頭變壓器和固態開關快速自動補償電壓，為負載提供穩定的正玄波電壓，達到穩定的電壓正常使用；額定電壓、節電電壓、斜坡式降壓升壓都在0JS內瞬間完成，所以燈具即使在突然的電壓過低而滅弧和因電壓過高而燒毀；

       我們的智能工業照明節電器這一穩壓PG新型節能穩壓裝置對用電使用無任何干擾，同時還可以提高特定負載的功率因素，減少道路與工業節電器使用的無功損耗其軟啟動功能、穩壓水平及慢斜坡方式的電壓下調功能，增加了對照明燈具及其附屬器件的保護作用。

4. 軟啟動、軟過渡功能

       我們的工業節電器是如何有效減少燈具用電的40%的啟動電流？

       “保瓦博士”的PL系列節電器通過可控的啟動工業節電器電壓原理，采用電子減壓器（非抗電設備），允許照明系統在極大負載情況下平穩啟犰，有效地降低了燈具的效率同事緩緩地調節了電壓，包子負載不受大電流的沖擊將其損壞和更有效的延長了燈具的使用壽命。

5. 三相獨立控制功能

       我們同一個“保瓦博士”可以混合不同燈具的負載，做到每一相獨立進行輸入電壓調整與節電控制，操作性弧可承受三相100%的不平衡負載，保證其中某相出現故障不影響其他兩相的正常運作。

6. 手動與自動旁路功能

       隨時監測各相，在出現故障、或過載、或超溫時及時采取保護動作，執行旁路，使該相的道路工業照明負載與電源電壓直接接通，從而維持正常照明；該旁路單元是一種靜態裝置，每一相相互獨立，并且都裝有磁熱保護開關，大大提高了裝置的可靠性和安全性。

7. 輸出高精度與完美的照明質量

       眾所周知，電壓涌動原理是降低燈具壽命不可忽視的原因，所以輸出電壓的極高穩定性是“保瓦博士”工業節電器的優點之一飛它的獨特設計保證負載(燈具)的工作電壓原理范圍在土2%以內；這樣使得燈具及其附屬器件在額定條件原理下運行，保證良好的照明級別和照明質量，無論負載工作在哪一階段，保證亮度穩定、光色均勻；此外，SL系列智能照明節能控制器也是一樣有它的突出特征是以工業節電器可控和平緩的方式輸出電壓以便更好地達到節能目的和所需的照度要求。

8. 的復位功能

斷電終止后，基于裝置重新啟動原理，自動恢復到后的運行狀態。

9.無諧波干擾

對工業或者其他企業電網不產生任何諧波污染，優化電網，擴充電容寬裕度。

10. 完全靜態，有效(〉97%)及交互式系統

“保瓦工業節電器博士”引進了先進生產技術，生產流程實行完善的品質控制，因此同樣的NE系列智能照明調控裝置堅固且內部無移動元件，保證了極高的照明道路工業節電器產品工作安全性和低功耗。

11. 安裝于線路前端

 可在照明線路的起始點直接與輸入主電源開關相連，無需任何附加保瓦博士智能工業照明節電器調控裝置現有兩種類型，配置靈活，用戶既可單獨采購本裝置，自行配置低壓照明供電裝置，也可訂購成套裝置。

       ---室內型安裝在室內建筑物的輔助、保護和控制面板上。

       ---戶外型可按用戶的要求進行安裝，放置在不銹鋼的機柜里，保護等級IP34.

12. 可選配制天文鐘智能控制器

       根據當?shù)氐慕?jīng)度與緯度及日落日出規律，對路燈照明系統的道路工業節電器開關時間及節電水平進行一年四季的自動跟蹤調節。

13. 可選配制遠程監控管理系統

通訊配置靈活，通過RS-232、RS-485接口及相應的通訊協議，可以對所有功能進行編程遙控

       ---可設定啟動、停止、軟過渡時間、多個不同的節能時段

       ---可設定啟動、額定、節能電壓

       ---監測裝置的各相狀態啟動、慢斜坡上升/下降、額定輸出、節能輸出、旁路、等等

       ---軟件復位斷電終止后，裝置自動重啟

       ---點對點控制詢問通訊狀態

14. 可選配制通訊擴大板

通訊擴大板通過RS一485接口多可對33臺保瓦博士智能照明調控裝置實現監控，只需一臺電腦就可控制。

技術概況

1. 電子控制單元

       “保瓦博士”的智能照明調控裝置的控制板以新二代的微處理器為基礎、為處理器采用、分析與控制系統的主要參數（循環檢測技術），如：輸入/輸出電壓、電流等等同域控制旁路和RS-485串口狀態，不但適合工業節電器的運作和保護作用。本PL系列的工業節電器裝置的主要參數存儲于微處理器的EEPR01，設定的參考電壓比較，與微處理器將采樣的輸出電壓值數字化，從而保證裝置的輸出原理的精度。

       微處理器將系統的輸出電壓和參考電壓即時比較，產生一個所謂的叫伺服系統的誤差信號。由這個信號決定抽頭變壓器的導通抽頭，從而得到合適的輸出電壓。啟動時，參考電壓等于啟動參考電壓。之厎參考節電器電壓慢慢地上升至額定參考電壓。收到節能的命令后，參考DL系列照明智能節電系統電壓又地下降到設定的節能參考電壓。

2. 運行原理 / 啟動過程

日常的啟動循環從節電器裝置通電開始；

       、各相微處理器將自動測試設備的主要參數；

       第二、開始軟啟動過程，從200V電壓開始軟啟動并在這個電壓上持續2分30秒左右（也可以設定其他啟動電壓值），這個過程可以消除40%的照明燈具啟動浪涌；

       第三、在這6分鐘內，電壓緩慢上升到220V的額定電壓，“慢斜坡”非常有益于燈具的保護；

       在整個啟動過程中，輸出電壓一直穩定在預先設定的定值范圍。

3. 運行過程

       一旦啟動完成，本裝置將向負載提供穩定的額定電壓，直到裝置收到降低輸出電壓指·該指令由選定的外部裝置發出(如時間繼電器、天文鐘、遙控裝置、手動操作、路燈照明及工業節電器裝置等)；

這些外部照明道路工業節電器裝置可作為遙控裝t與"保瓦博士"的接線端子相連；此后，電壓處于慢斜坡、降壓工業模式并持續12分鐘，直到電壓降至節電器節能電壓。(依據燈具不同、節能電壓不同，分汞蒸氣燈MV和高壓鈉燈HPSV)。這個過程通過設定可重復多次，即使在出現電源故障的情況下也可以做到。

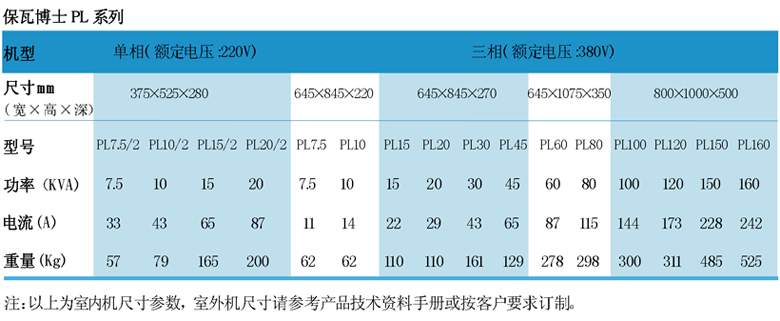

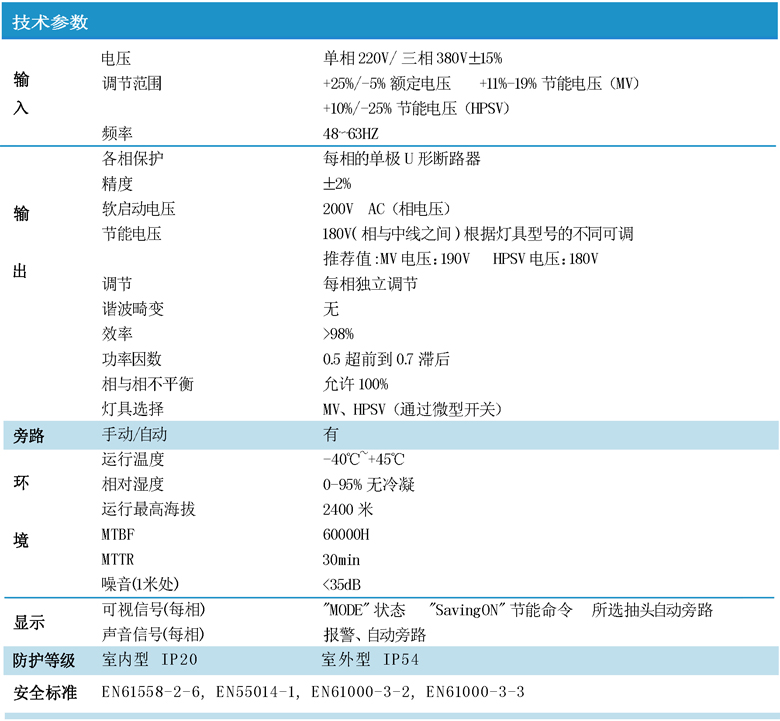

規格與技參數

適用范圍

1. 適用企業與環境

廣泛應用于高速公路、市政道路、體育館、學校、橋梁、游樂場所、園林、碼頭、住宅小區、機場、港口、廣告燈箱、工業廠區等公共或工業企業照明環境；

2. 適用燈具類型

適用照明燈具類型有高壓鈉燈具、低壓鈉燈具、高壓汞燈、工業照明燈、金屬鹵化物燈、熒光燈，工業節電器專用燈等各種照明燈具。

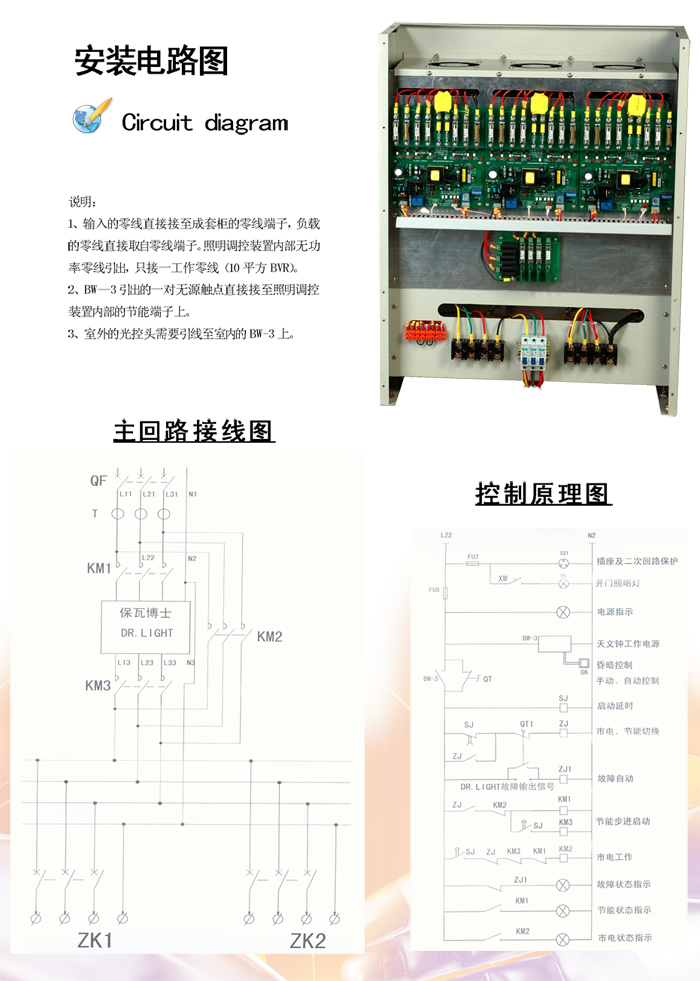

安裝電路圖

我們保瓦的服務

       質量保證：廣州保瓦電子科技郵箱公司努力塑造“為客戶服務器、對客戶負責、讓客戶滿意”的企業形象，確定了明確的企業宗旨“為用戶提供高水平、高可靠性、高品質的產品；為用戶提供使用上放心的工業及其他企業放心節電產品品，讓用戶得到滿意的售后服務器，努力成為各工業企業節電服務的供應商”。

我們向廣大用戶和社會鄭重承諾：

1、保證產品的質量符合有關標準要求，嚴重執行合同中各項技術指標；

2、制作產品采用高水平工藝和材料，對產品配套外購件承擔質量責任；

3、保證產品全新且未使用過，符合相關標準規定的質量品質、規則和道路照明、工業節電器性能功能要求；

4、當好用戶的參謀，向客戶介紹產品的性能，認真解答客戶的每一個問題并提供有關技術資料，幫助用戶進行設備選型和改進設計方案，培訓操作維修人員；

5.、當產品發現質量問題時，接到用戶反饋并閃電效率作出適合的解決方案和及時派公司人員前往處理，協助用戶解決使用、維護上的一切問題。做到“問題不解決，服務不停止”的宗旨；

6、提供兩年質保期和終身免費技術咨詢服務。在道路工業節電器質保期內，任何機組本身的故障和組件損壞（人為原因或不可抗衡因素除外）均由我司負責維修和更換。我們承諾質保期后，對產品進行終身有償維修，定期進行現場巡檢及電話回訪。

7、提供送貨、安裝、調試、培訓服務，用戶滿意后驗收，同事填寫好保修卡，提供良好的技術支持和售后服務。

客服咨詢問答

1、你們的“保瓦博士”節電器對電子式節能日光燈有節電效果嗎？

      答：有，對電子式節能日光燈，仍有較高的節電率，大約在13%-20%之間，在電子燈和電感燈都有的混合燈光負載電路中，節電率不受影響在15%-22%之間，節電率高低主要是看哪種燈在總負荷中占的比例高，電子燈占的比例高，節電率靠近下限，相反靠近上限。

2、有人說，照明節電是靠犧牲燈光照度而實現節電的，對嗎？

      答：不對。照明節電主要是靠減少電能向熱能和其它能量的轉化和其它各種損耗而達到節電目的，過分的追求節電率會損失燈光照度，但只要將節電率控制在一定范圍內是不會損失燈光照度的。

3、節電器會不會造成停電？為什么？

      答：“Dr.Light智能照明節電裝置”智能節電器有多種保護控制功能，主控與旁路采用了分離技術，因此節電器即便主控故障，用電會自動切換到旁路供電，故不會給用戶造成停電的影響。

4、為什么不能按燈管的數量選擇節電器，而按實際負載選擇節電器？

      答：因?yàn)闊艄芤蛸|(zhì)量的好壞，使用時間的長短，都會因燈具的老化而增加功率。以40W/為例，額定功率一般為0.28A，但對半年以下的使用燈具的檢測均在0.34A～0.52A不等，其實際功率增加了20～30%左右，所以應按實際的在線負載來配備節電器。

5、你們的“保瓦博士”節電器只有單相的嗎？

      答：不是，我們有單相的也有三相的。但是一般情況下，在燈光方面我們不主張用三相的。因?yàn)橛秒妴挝蝗嘭?fù)載不一定完全平衡，如用三相，只有按大相選用，其余兩相就是造成浪費，影響設備回收期，如客戶堅持用三相的也可以。三相節電器搬運起來比較不方便，體積、重量會相對大一些。

6、我們看到貴公司的產品比別人的要小得多？

      答：是，我們專門使用國外的特殊材料和小型化技術制造，體積、重量要比同類產品小得多，安裝起來更方便。

7、用上節電器后，難道真的不影響照度嗎？

      答：基本不影響，因?yàn)闅怏w燈光會產生一種虛光，這種光非常不穩定，對眼睛是有壞處的，長期下來會造成眼疾，使用節電器后節電30%，照度只下降5%-8%左右我們的眼睛根本覺察不到，而且影響的主要是虛光，對保護視力有很大的好處。在同一個樓面，局部使用節電器，同樣感覺不到照度的不同。

8、如果在線路中接有空調、冰箱等設備，怎么辦？

      答：在照明線路中接有空調和冰箱等設備，好能分出來。如果不分出來也可以，空調和冰箱的節電率會低些，大約在10%左右，燈光的節電率不變，但是按配用功率計算，回收期就會長一些。
