通用型變頻器_技術概覽

1. 前言介紹

      “保瓦博士”變頻器廠家生產的PTI-G型通用型變頻器，是我公司引進德國成熟的通用變頻控制技術，結合上高端通用型變頻器特性，及國內的應用特點，采用全新理念自主開發的一系列高性能，電流矢量型、低噪音的通用變頻器。

       在提高穩定性的前提下增加了簡易PLC、實用的PID節（具有恒壓供水功能），靈活的輸入輸出端子、參數在線修改、自識別信號傳輸故障、停電和停機參數存儲、注塑機節能控制、擺頻控制、RS485控制、現場總線控制等一系列實用先進的運行、控制功能。為設備制造和終端客戶提供了集成度高的一體化解決方案，對降低系統采購和運營成本，提高系統可靠性具有極大的幫助。

       “保瓦博士”PTI-G型通用變頻器，它優良的無級軟啟動性能，強大而可調整的控制功能；通過我公司實施ISO9001質量管理體系進行完善的品質控制，保證了產品極高的工作安全性，確保為用戶提供更安全可靠和更優性能的產品服務。

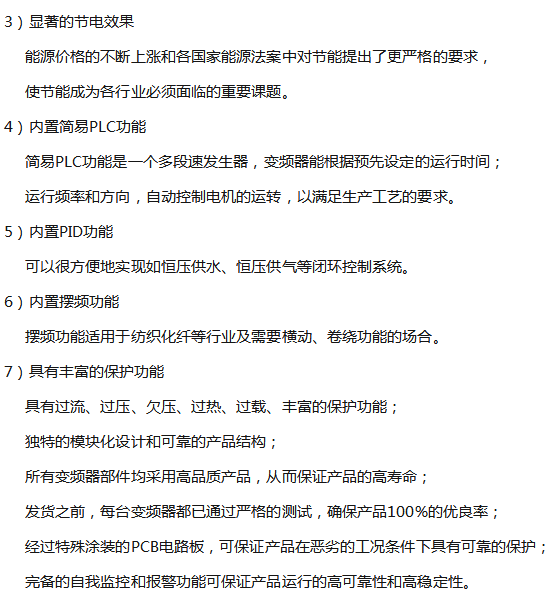

2. 產品功能

   1）優良的軟啟動功能

        利用保瓦公司的PTI-G型通用變頻器，可使電機沿試定的加速時間逐漸加速到正常運轉速，從而有效地降低了設備的機械沖擊，這將使設備的壽命得以有效延長，并可降低設備的維修和保養成本，同樣也跟路燈節電器一樣非常節約資源。

   2）完美的調速特性

        三種速度控制方式：V/F恒轉矩控制方式；

                                     無PG矢量控制（SVC）方式；

                                     有PG矢量控制（VC）方式。

安裝環境之通用變頻器

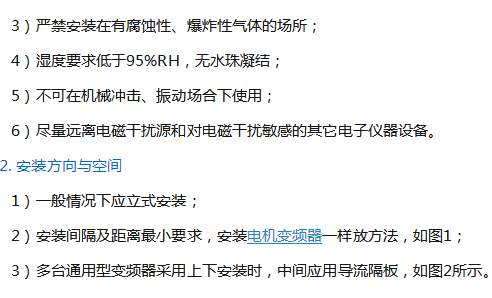

1. 安裝環境要求

   1）安裝在通風良好的室內場所，環境溫度要求在-10oC~40oC的范圍內；

     如溫度超過40oC時，需外部強制散熱或者降額使用。

   2）避免安裝在陽光直射、多塵埃、有飄浮性的纖維及金屬粉末的場所，同樣保瓦電子科技生產的風機專用變頻器也需要注意這一點；

2. 安裝方向與空間

   1）一般情況下應立式安裝；

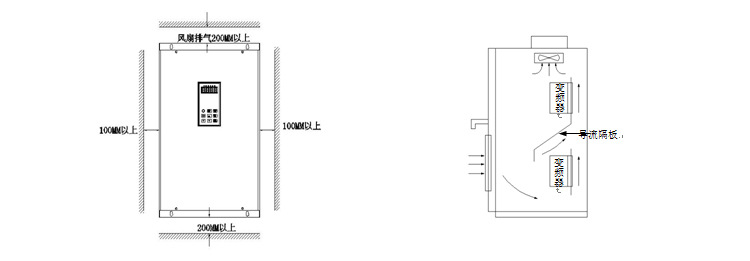

   2）安裝間隔及距離小要求，安裝電機變頻器一樣放方法，如圖1；

   3）多臺通用型變頻器采用上下安裝時，中間應用導流隔板，如圖2所示。

                                                          圖1                                                                             圖2

安裝(通用型變頻器)注意事項

1. 注意

   1）接線前，確保已完全切斷電源10分鐘以上，否則有觸電危險；

   2）嚴禁將電源線與變頻器的輸出端U、V、W連接；

   3）通用變頻器本身機內存在漏電流，為保證安全，變頻器和電機必須安全接地，

        接地線一般線徑為3.5mm2以上銅線，接地電阻小于10Ω；

   4）變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗；

   5）變頻器與電機之間不可加裝電磁接觸器和吸收電容或其它阻容吸收裝置；

   6）為提供輸入側過電流保護和停電維護的方便，通用型變頻器應通過中間斷電器與電源相連；

   7）繼電器輸入及輸出回路的接線(X1~X6、FWD、REV、OC、、DO)，應選用0.75mm2以上的絞合線或屏蔽線，屏蔽層一端懸空另一端與變頻器的接地端子PE相連，接線長度小于50m。

2. 危險

   PTI-G型通用型變頻器的注意安全事項與水泵專用變頻器等都需要很好的安全指導學習。

   1）確保已完全切斷變頻器供電電源，操作鍵盤的所有LED指示燈熄滅，并等待10分鐘以上，然后才可以進行配線操作；

   2）確認變頻器主回路端子P+、P-之間的直流電壓值在降至DC36V以下后，才能開始內部配線工作；

   3）只能由經過培訓并被授權的合格人員進行配線操作；

   4）通電前注意檢查通用變頻器的電壓等級是否與供電壓的一致，否則可能造成人員傷亡和設備損壞。

通用型變頻器_產品圖片展示

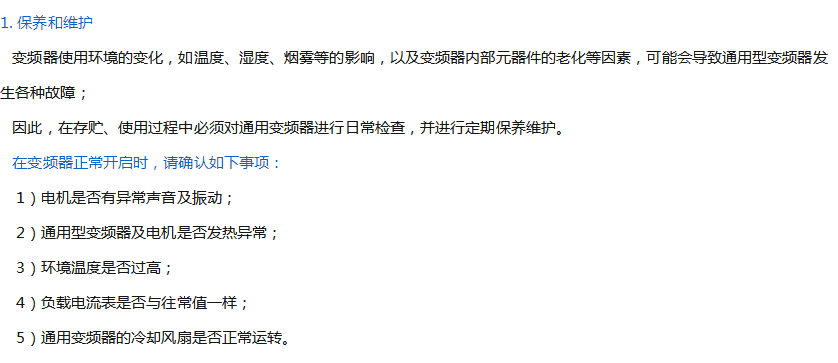

通用變頻維護常識

2. 定期維護

    通用型變頻器定期保養檢查時，一定要切斷電源，待監視器無顯示及主電路電源指示燈熄滅后，才能進行檢查；

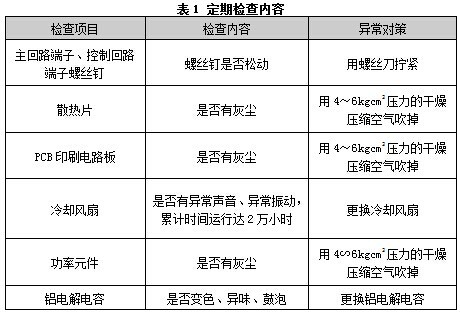

    檢查內容如表1所示。

3. 定期保養

為了使通用變頻器長期正常工作，必須針對變頻器內部電子元器件的使用壽命，定期進行保養和維護；通用變頻器電子元器件的使用壽命又因其使用環境和使用條件的不同而不同。

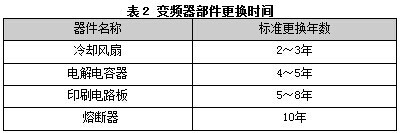

如表2所示通用型變頻器的保養期限僅供用戶使用時參考。

以上通用型變頻器部件更換時間的使用條件為：

   1）環境溫度：年平均30℃；

   2）負載系數：80%以下；

   3）運行時間：每天12小時以下。

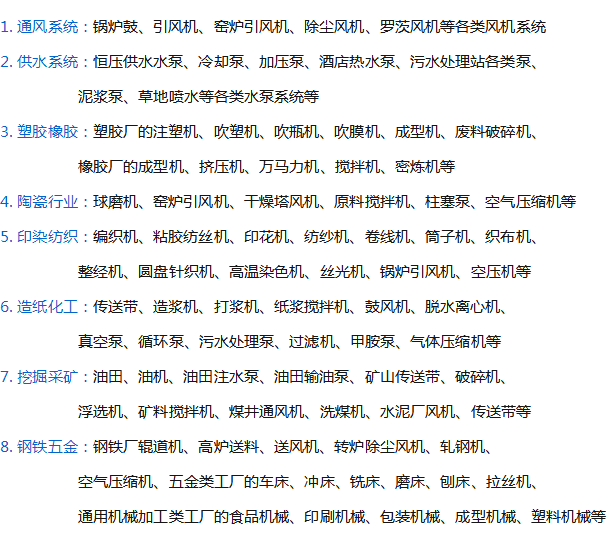

保瓦科技的通用變頻器的適用范圍

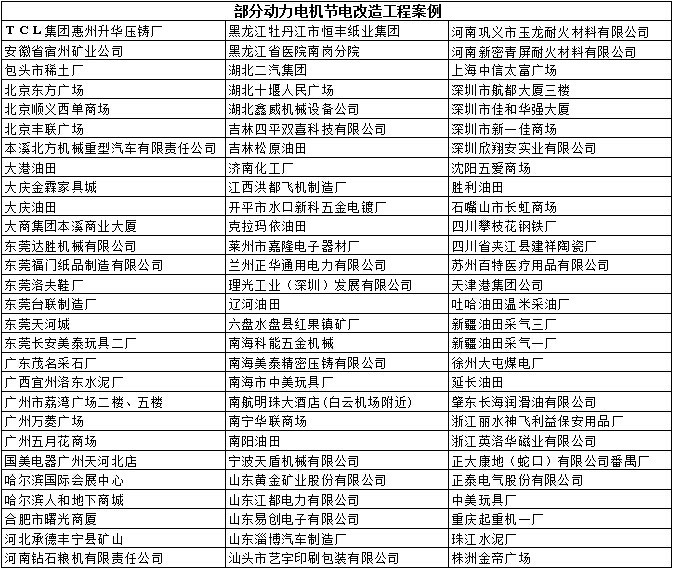

通用型變頻器客戶案例

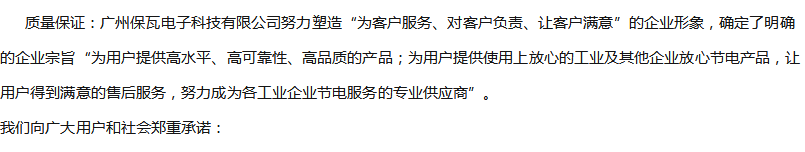

保瓦科技的通用變頻器服務與質量

1、保證通用型變頻器產品的質量符合有關標準要求，嚴重執行合同中各項技術指標；

2、制作產品采用高水平工藝和材料，對產品配套外購件承擔質量責任；

3、保證產品全新且未使用過，符合相關標準規定的質量品質、規則和道路照明、工業節電器性能功能要求；

4、當通用型變頻器產品發現質量問題時，接到用戶反饋并閃電效率作出適合的解決方案和及時派公司人員前往處理，協助用戶解決使用

維護上的一切問題。做到“問題不解決，服務不停止”的宗旨

5、后驗收，同事填寫好保修卡，提供良好的通用變頻器技術支持和售后服務。

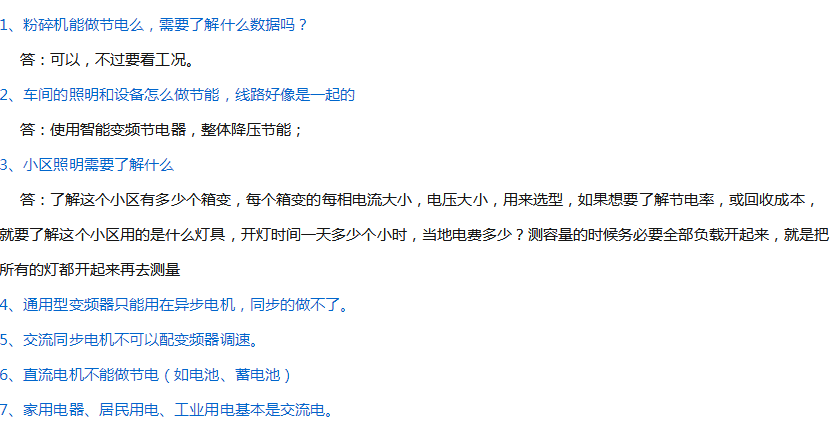

客服問答，解答您對通用型變頻器的疑問
