電機變頻器前言介紹

      電機變頻器“保瓦博士”是一家自主研發生產電動機變頻調速器的廠家，具有國內外成熟的電機變頻器控制技術和自主開發高性能、電流矢量型、低噪音特點的電動機變頻調速器核心科技。

?      作為變頻器的制造商，保瓦結合多年變頻器推廣應用的經驗與國內外知名電氣 公司科研院所保持著密切的技術交流與合作隨時跟蹤上先進的變頻技術，逐步 實現研發水平及產業化與接軌，同時引進IS09001質量管理體系對企業經營產品設計生產及服務實施規范化管理，保瓦以制造和成熟技術在電機變頻器領域里領軍崛起。

       企業主力推出的變頻器采用與目前進無速度傳感器／有速度傳感器矢量  控制技術和轉矩控制技術不僅具有與高端電動機變頻調速器同樣優異的控制功能同時還結合中國的應用特點進一步強化了產品的可靠性和智能照明路燈節電器環境的適應性以及客戶化行業化設計  并針對行業需求進行產品細分，使產品能夠更好地滿足各種傳動應用需求，受到用戶的廣泛萍譽，是目前性能價格比優的變頻器產品之一。

電機變頻器產品功能與特點

1）優良的軟啟動功能：利用保瓦公司的PTI通用型變頻器，可使電機沿試定的加速時間逐漸加速到正常運轉速，從而有效地降低了設備的機械沖擊，這將使設備的壽命得以有效延長，并可降低設備的維修和保養成本。

2）完美的調速特性：三種速度控制方式：

                                   V/F恒轉矩控制方式；

                                   無PG矢量控制（SVC）方式；

                                   有PG矢量控制（VC）方式；

3）顯著的節電效果：能源價格的不斷上漲和各國家能源法案中對節能提出了更嚴格的要求，使節能成為各行業工業節電器原理必須面臨的重要課題；

                                   “保瓦博士”無感矢量電機變頻器，針對各類設備的特性配置專用的控制系統，具有良好的節電效果；

                                   作為優良的節電設備，廣泛應用于通風、供水、塑膠、陶瓷、印染、紡織、油田、五金等行業，節電效果達10-60%；

4）內置簡易PLC功能：簡易PLC功能是一個多段速發生器，電機變頻器能根據預先設定的運行時間、運行頻率和方向，自動控制電機的運轉，以滿足生產工藝的要求；

5）內置PID功能：可以很方便地實現如恒壓供水、恒壓供氣等閉環控制系統；

6）內置擺頻功能：擺頻功能適用于紡織化纖等行業及需要橫動、卷繞功能的場合；

7）具有豐富的保護功能：具有過流、過壓、欠壓、過熱、過載、豐富的保護功能；

我們的優勢：

      獨特的模塊化設計和可靠的產品結構；

      所有變頻器部件均采用高品質產品，從而保證產品的高壽命；

      發貨之前，每臺電動機變頻調速器都已通過嚴格的測試，確保產品100%的優良率；

      經過特殊涂裝的PCB電路板，可保證產品在惡劣的工況條件下具有可靠的保護；

      完備的自我監控和報警功能可保證產品運行的高可靠性和高穩定性。

鍵盤功能說明（電動機變頻調速器）

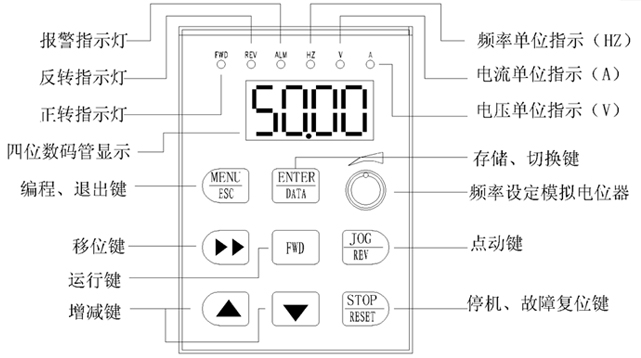

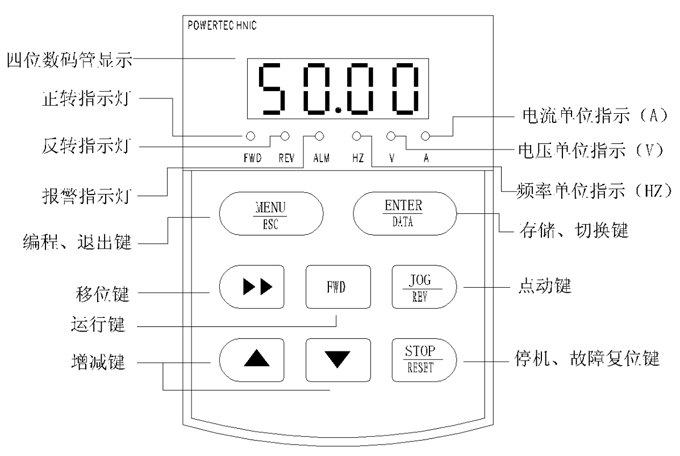

“保瓦博士”PTI系列無感矢量電機變頻器的操作面板及控制端子可對電動機的起動、調速、停機、制動、運行參數設定及外圍設備等進行控制。操作面板如下圖所示：



電機變頻器操作鍵盤上設有8個按鈕和一個模擬電位器，功能定義如下表：

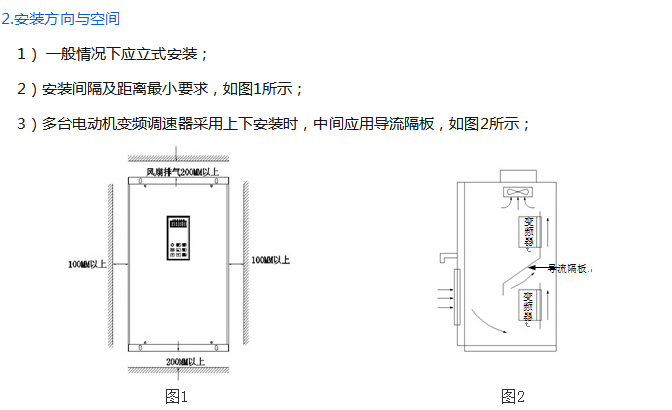

電動機變頻調速器_安裝環境

1.安裝環境要求

    1）安裝在通風良好的室內場所，環境溫度要求在-10oC~40oC的范圍內， 如溫度超過40oC時，需外部強制散熱或者降額使用。

    2）避免安裝在陽光直射、多塵埃、有飄浮性的纖維及金屬粉末的場所。

    3）嚴禁安裝在有腐蝕性、爆炸性氣體的場所，具體也可以參考水泵專用變頻器的安裝環境要求。

    4）濕度要求低于95%RH，無水珠凝結。

    5）不可在機械沖擊、振動場合下使用。

    6）盡量遠離電磁干擾源和對電磁干擾敏感的其它電子儀器設備。

電機變頻器注意事項

1.注意

    1）接線前，確保已完全切斷電源10分鐘以上，否則有觸電危險。

    2）嚴禁將電源線與變頻器的輸出端U、V、W連接。

    3）變頻器本身機內存在漏電流，為保證安全，變頻器和電機必須安全接地，接地線一般線徑為3.5mm2以上銅線，接地電阻小于10Ω。

    4）變頻器出廠前已通過耐壓試驗，用戶不可再對變頻器進行耐壓試驗。

    5）變頻器與電機之間不可加裝電磁接觸器和吸收電容或風機專用變頻器等其它阻容吸收裝置,如圖3-3。

    6）為提供輸入側過電流保護和停電維護的方便，變頻器應通過中間斷電器與電源相連。

    7）繼電器輸入及輸出回路的接線(X1~X6、FWD、REV、OC、、DO)，應選用0.75mm2以上的絞合線或屏蔽線，屏蔽層一端懸空另一端與變頻器的接地端子PE相連，接線長度小于50m。

2.危險

    1）確保已完全切斷變頻器供電電源，操作鍵盤的所有LED指示燈熄滅，并等待10分鐘以上，然后才可以進行配線操作。

    2） 確認變頻器主回路端子P+、P-之間的直流電壓值在降至DC36V以下后，才能開始內部配線工作。

    3） 只能由經過培訓并被授權的合格人員進行配線操作。

    4）通電前注意檢查電機變頻器的電壓等級是否與供電壓的一致，否則可能造成人員傷亡和設備損壞。

電機變頻器產品圖片

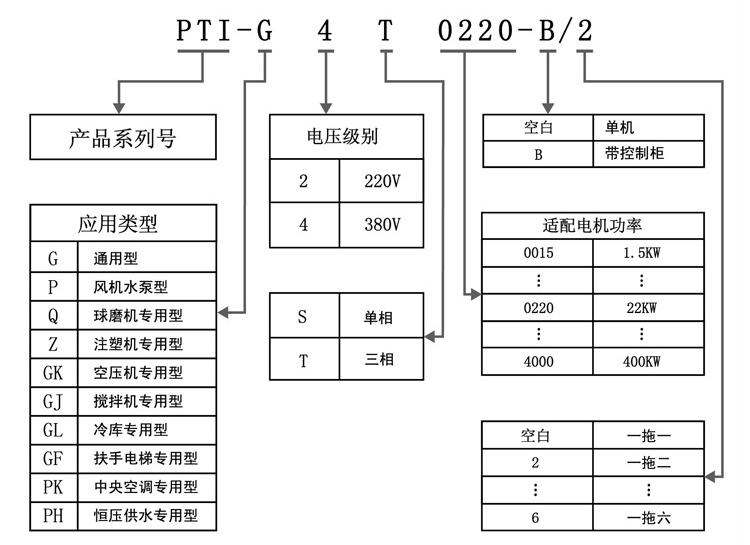

電動機變頻調速器的型號及意義

電機變頻器維護常識

1.保養和維護

變頻器使用環境的變化，如溫度、濕度、煙霧等的影響，以及變頻器內部元器件的老化等因素，可能會導致變頻器發生各種故障；因此，在存貯、使用過程中必須對變頻器進行日常檢查，并進行定期保養維護，如同照明方面路燈智能照明節電器也是要同時經常檢查保養。

在變頻器正常開啟時，請確認如下事項：

    1）電機是否有異常聲音及振動；

    2）變頻器及電機是否發熱異常；

    3）環境溫度是否過高；

    4）負載電流表是否與往常值一樣；

    5）變頻器的冷卻風扇是否正常運轉。

2.定期維護

電動機變頻調速器定期保養檢查時，一定要切斷電源，待監視器無顯示及主電路電源指示燈熄滅后，才能進行檢查；檢查內容如表1所示。

3.定期保養

   為了使電機變頻器長期正常工作，必須針對變頻器內部電子元器件的使用壽命，定期進行保養和維護；

   變頻器電子元器件的使用壽命又因其使用環境和使用條件的不同而不同；

    如表2所示變頻器的保養期限僅供用戶使用時參考。

以上變頻器部件更換時間的使用條件為：

    1）環境溫度：年平均30℃；

    2）負載系數：80%以下；

    3）運行時間：每天12小時以下。

電動機變頻調速器適用范圍

1. 通風系統：鍋爐鼓、窯爐引風機、羅茨風機、引風機、除塵風機等各類風機系統；

2. 供水系統：冷卻泵、恒壓供水水泵、加壓泵、污水處理站、酒店熱水泵各類泵、泥漿泵、草地噴水等各類水泵系統等；

3. 造紙化工：過濾機、傳送帶、造漿機、污水處理泵、打漿機、氣體壓縮機、鼓風機、脫水離心機、真空泵、循環泵、紙漿攪拌機、甲胺泵等；

4. 塑膠橡膠：塑膠廠的注塑機、吹塑機、吹瓶機、吹膜機、成型機、廢料破碎機、橡膠廠的成型機、擠壓機、萬馬力機、攪拌機、密煉機等；

5. 印染紡織：絲光機、編織機、粘膠紡絲機、圓盤針織機、五金類工廠的車床、鍋爐引風機、紡紗機、卷線機、筒子機、織布機、整經機、高溫染色機、粘膠紡絲機、空壓機等；

6. 鋼鐵五金：空氣壓縮機、鋼鐵廠輥道機、沖床、高爐送料、送風機、刨床、拉絲機、轉爐除塵風機、軋鋼機、銑床、磨床、通用機械加工類工廠的食品機械、印刷機械、包裝機械、成型機械、塑料機械等；

7. 陶瓷行業：空氣壓縮機、柱塞泵、球磨機、干燥塔風機、窯爐引風機、原料攪拌機等；

8. 挖掘采礦：礦山傳送帶、油田、水泥廠風機、油田注水泵、油機、油田輸油泵、破碎機、礦料攪拌機、煤井通風機、浮選機、洗煤機、傳送帶等。

電機變頻器客戶案例

我們保瓦科技的服務與質量

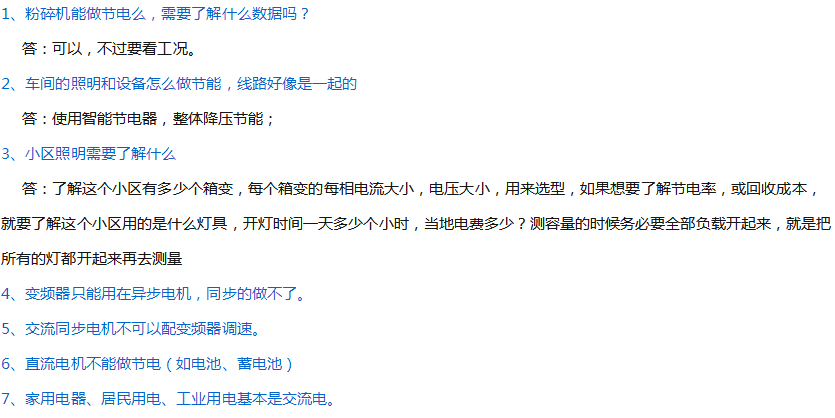

電機變頻器客服問答
