技術概覽

1.產品簡介

扶梯是商場、車站、碼頭、機場、賓館等公共場合使用量較大的運載工具，

現有普通扶梯一般為直接啟動方式，而且啟動以后一直不停的運行。

普通扶梯在保持高速運轉的同時，輔助的機械磨損相當嚴重,維護成本很高。

直接啟動的方式，導致電機的沖擊電流達到額定的5倍以上，加速了電機線圈的老化，降低了電機運行壽命。

因此,對普通扶梯進行智能化改造是從中央到地方各級主管政府部門大力推廣的節能降耗的技改項目,

也是廣大扶梯用戶節約成本、提高企業市場競爭能力的重要手段之一。

2.節能運行原理

在沒有人的情況下，普通扶梯在空載狀態下的全速運轉成為一種巨大的能源浪費。

因此，讓自動扶梯根據檢測人體的紅外傳感器產生的信號，自動識別是否有人經過，

當自動檢測到空載狀態一段時間后，讓扶梯由全速運轉減速至低速運轉。

通過此種方式，可以將此段時間的電能消耗減少30%～50%。

當有乘客踏上自動扶梯床蓋板時，扶梯可通過設置在床蓋板入口處的光電感應裝置自動感知乘客的到來，

在乘客踏上自動扶梯前，通過扶梯專用節電柜調速控制單元達到全速運行，而不影響乘客的使用。

3.產品特點

1）節電率高，節電率可達20-50%；

2）智能化管理，扶梯節電而不停止運行；

3）完美的軟啟動，合理化的運行速度，延長扶梯使用壽命；

4）節電/市電雙回路設計，可手動與故障自動旁路，不影響扶梯的正常運行。

5）具備過流、過熱、過壓、欠壓、缺相等多重保護功能。

節能改造方案

1）采用PTI-GF系列扶手電梯專用型節電控制柜控制扶梯的電機，

     為適應扶梯行業應用的要求，在硬件、軟件算法、結構上都做了許多特殊處理。

     扶梯載客運行時，節電柜的變頻控制單元設置為外部端子控制，速度控制設置為多段方式，

     即設置全速運行頻率（50Hz）﹑低速運行頻率（15Hz）。

2）為了達到節能要求，使用紅外線傳感器檢測客人的通行情況，

     傳感器安裝在自動扶梯的入口處離地面約3CM 高的位置上，聚焦鏡頭對準來客的方向，并略向下傾斜。

     由于上﹑下扶梯的運行方式要定時交換，因此，每一臺自動扶梯的入口﹑出口都要安裝紅外線傳感器。



3）傳感器監測到有人走向扶梯，節電柜的變頻調速單元從15Hz運轉加速到50Hz，

     為安全考慮，加速過程會在人踏上扶梯之前完成。

    人踏上到走下扶梯的時間為t1，如果在t1時段，并經過t2（一般設定5秒） 延時后仍無人到來，

    節電柜變頻調速單元降速到15Hz運行。而當在計時時間（t1+t2）內有人走進入口時，

    傳感器把“有人”的信號送到計時器，計時器會把原來的計時復位清“0”并重新開始計時，扶梯仍以正常速度運行。

    只有在連續的（t1+t2）時間內，無人走進入口時，扶梯才自動轉換到低速運行。 如此反復循環，以達到大的節能目的。

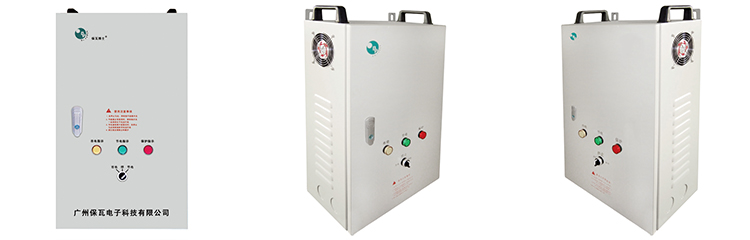

產品圖片

型號及意義

服務與質量

質量保證：廣州保瓦電子科技有限公司努力塑造“為客戶服務、對客戶負責、讓客戶滿意”的企業形象，確定了明確

的企業宗旨“為用戶提供高水平、高可靠性、高品質的產品；為用戶提供使用上放心的工業及其他企業放心節電產品，讓

用戶得到滿意的售后服務，努力成為各工業企業節電服務的供應商”。

我們向廣大用戶和社會鄭重承諾：

1、保證產品的質量符合有關標準要求，嚴重執行合同中各項技術指標；

2、制作產品采用高水平工藝和材料，對產品配套外購件承擔質量責任；

3、保證產品全新且未使用過，符合相關標準規定的質量品質、規則和道路照明、工業節電器性能功能要求；

4、當好用戶的參謀，向客戶介紹產品的性能，認真解答客戶的每一個問題并提供有關技術資料，幫助用戶進行設備選型和改

進設計方案，培訓操作維修人員；

5、當產品發現質量問題時，接到用戶反饋并閃電效率作出適合的解決方案和及時派公司人員前往處理，協助用戶解決使用

維護上的一切問題。做到“問題不解決，服務不停止”的宗旨

6、提供兩年質保期和終身免費技術咨詢服務。在道路工業節電器質保期內，任何機組本身的故障和組件損壞（人為原因或

不可抗衡因素除外）均由我司負責維修和更換。我們承諾質保期后，對產品進行終身有償維修，定期進行現場巡檢和電話回訪。

7、提供送貨、安裝、調試、培訓服務，用戶滿意后驗收，同事填寫好保修卡，提供良好的技術支持和售后服務。

客服問答

1、粉碎機能做節電么，需要了解什么數據嗎？

     答：可以，不過要看工況。

2、車間的照明和設備怎么做節能，線路好像是一起的

     答：使用智能節電器，整體降壓節能；

3、小區照明需要了解什么

     答：了解這個小區有多少個箱變，每個箱變的每相電流大小，電壓大小，用來選型，如果想要了解節電率，或回收成本，就要了解這個小區用的是什么燈具，開燈時間一天多少個小時，當?shù)仉娰M(fèi)多少？測容量的時候務必要全部負載開起來，就是把所有的燈都開起來再去測量

4、變頻器只能用在異步電機，同步的做不了。

5、交流同步電機不可以配變頻器調速。

6、直流電機不能做節電（如電池、蓄電池）

7、家用電器、居民用電、工業用電基本是交流電。

變頻

單機：壁掛式 不帶旁路

一體機：落地式 帶旁路

旁路：機器出現故障，會打到旁路。電機照常運行。



兩進兩出：輸入輸出都是單相

兩進三出：輸入單相，輸出三相

三進三出：輸入輸出都是三相

我們公司做得是兩進三出（單相220V輸入，三相220V輸出）

單相輸入單相輸出的變頻器我們沒有做

因?yàn)樽冾l器不能升壓。輸入三相220V，輸出三相220V，不可能是輸出三相380V

一個回路配一個防盜終端 8個回路配8個防盜終端 一個主機有8個回路
